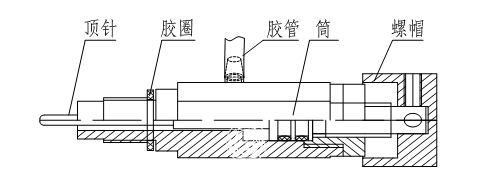

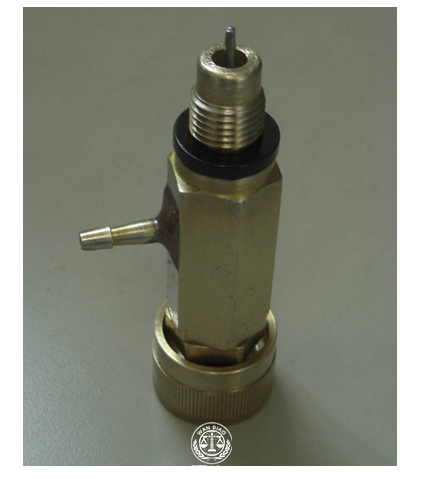

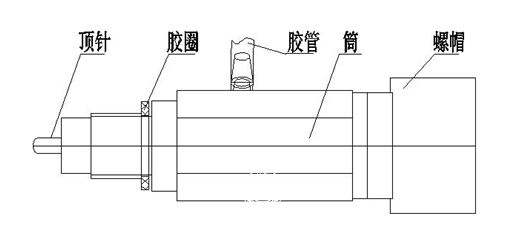

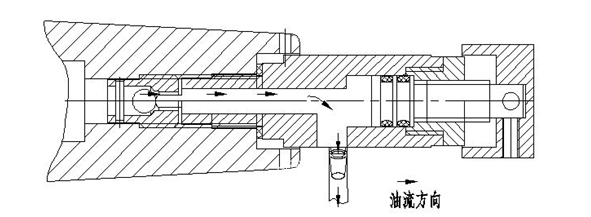

一、放油閥、取油樣工裝結構圖
二、取油樣流程

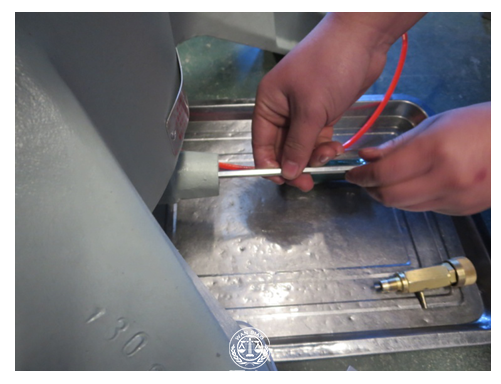

取油樣示意圖見圖3。
1、將取油工裝的螺帽逆時針旋轉至極限。

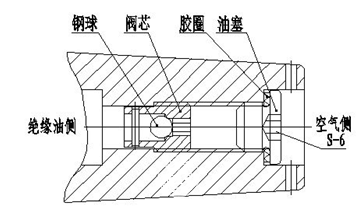

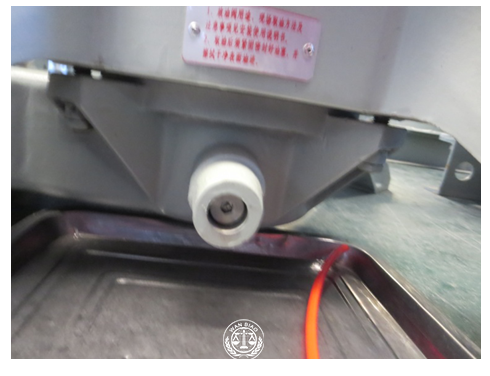

2、用S=6內六角扳手將圖1所示油塞取下，嚴禁拆除閥芯。

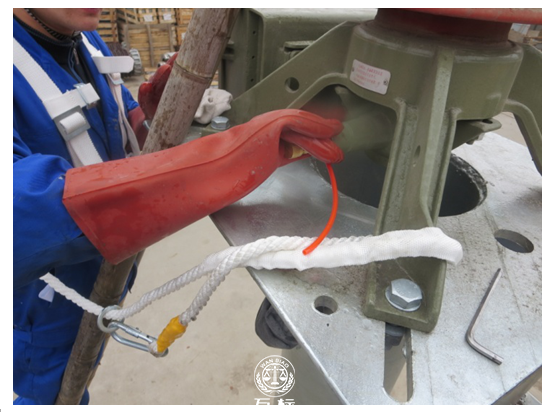

3、如圖3 所示，將取油工裝安至裝放油閥上并緊固好。

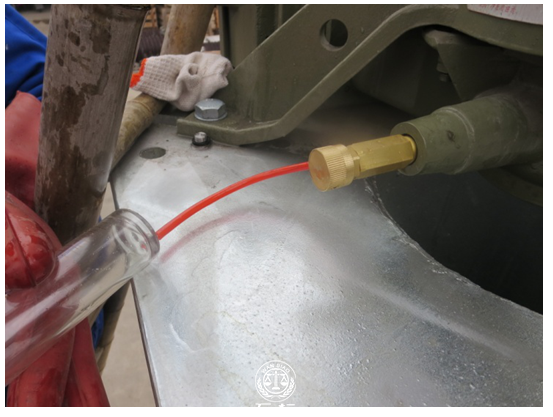

4、將取油工裝上的螺帽順時針旋轉，直到變壓器油順利從油管中流出?？梢酝ㄟ^(guò)螺帽向里旋進的大小來控制油流速度。
5、取油結束后，將取油工裝上的螺帽逆時針旋至極限，變壓器油不再流出后將取油工裝拆下，再將油塞緊固，將放油閥處的油跡擦拭干凈后，檢查油塞處無漏油。
三、注意事項
1、安裝取油工裝時旋進不宜過快且用力不宜過大，遇到裝配困難時嚴禁野蠻操作，需要退出取油工裝并檢查螺紋是否有損傷，以免損壞放油閥處的螺紋，造成密封不嚴而漏油。
2、由于該產品為少油產品，不建議現場取油。如確有必要進行取油時，應按相關規程進行取油，取油后查看產品油位，如果油位低于MIN指示位置時應及時補油，所補的絕緣油必須與設備里的油同型號、同品質。

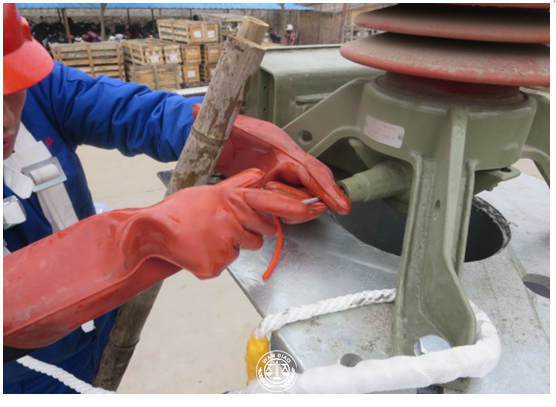

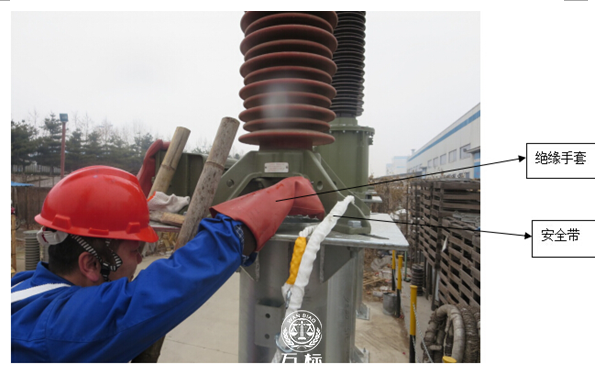

四、現場取樣步驟

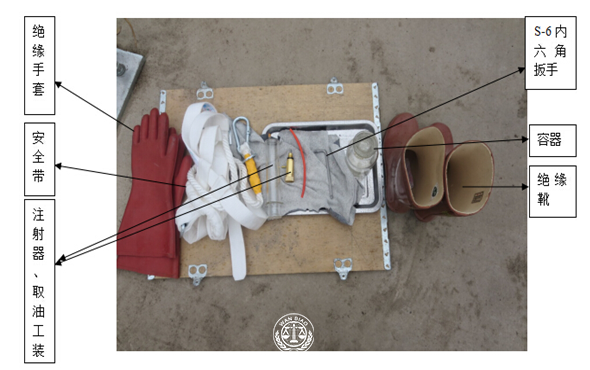

1、需準備的工裝、器具
1、陰雨、潮濕及工藝要求不得進行取油操作的氣候環境下，不允許取油。
2、用開口扳手安裝取油工裝時，要慢慢旋進不易過快、且用力不易過大，遇到裝配困難時不要野蠻操作，需要退出取油工裝并檢查螺紋是否有損傷，以免損壞放油閥處的螺紋，造成密封不嚴而漏油。
3、用S-6內六角扳手拆卸、安裝油塞時，不易用力過大，速度過快，以免損壞放油閥處的螺紋，造成密封不嚴而漏油。
4、取油結束后，必須將油塞復位并緊固，以防因油塞忘記安裝而造成產品漏油。
5、每次取油量以滿足需要為原則，不易取油過多。
6、取油前后，密切關注膨脹器的油位標記，油位低于“MIN”時要及時補油。
取油時注意要保持放油閥以及容器的清潔，取完油后根據產品的編號在裝油的容器上寫上相應的編號，并且密封好，保持容器的外部清潔。
